110kV誉升降压变电站工程顺利启动运行
2021-08-31 来源：未知 点击：1783次

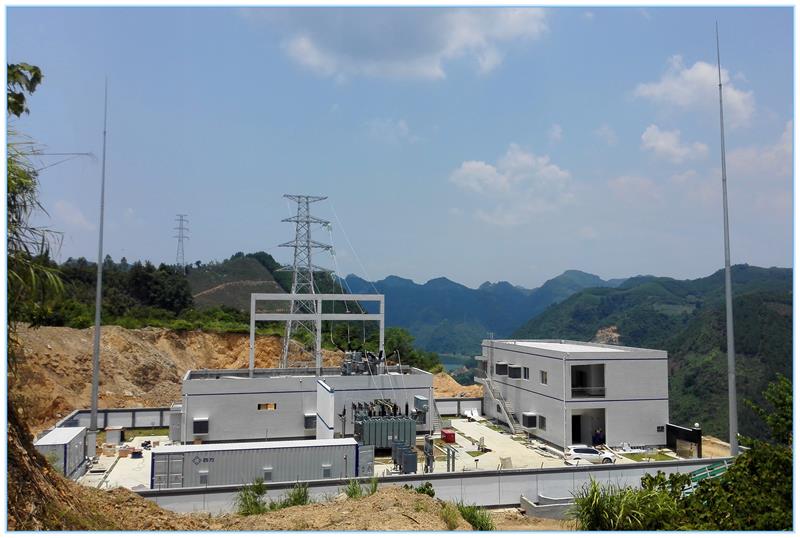

由我公司负责监理的新建110kV誉升降压变电站工程，2020年03月01日开工，经各参建单位的努力，本工程于2021年8月5日顺利启动运行。
工程建设规模：
1、主体土建工程：主控楼一栋二层框架结构建筑面积为538㎡；10kV配电室一栋一层框架结构建筑面积为303㎡；围墙大门、站内道路、电缆沟及设备基础。
2、主体电气工程：
（1）主变压器：终期2X55MVA；一期1X55MVA；本期新建1X55MVA.
（2）110kV配电装置：110KV配电装置采用户外GIS设备单列布置，接线方式为单母线接线；本期工程建设1个出线间隔，1个主变进线间隔，1个母线PT间隔，共三个间隔,一回线路。
（3）35kV配电装置：采用单母分段接线，本期建设2个馈线间隔，1个主变进线间隔，1个母线PT间隔，1个SVG间隔，1-2M隔离间隔，共6面开关柜，2回出线。

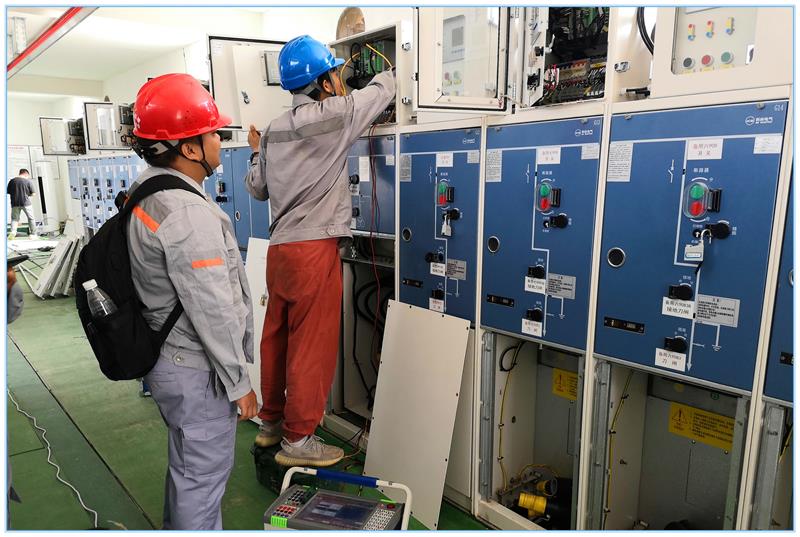

（4）10kV配电装置：采用单母分段接线，本期建设1个主变进线间隔，1-2M个分段间隔，1-2M隔离间隔，1-2M隔离间隔，1个母线PT间隔，（8+5）个馈线间隔，2个电容器馈线间隔，,1个接地变馈线间隔，1个站用变馈线间隔，1个外来电源进线间隔，，共22面开关柜，13回出线。
（5）站用电：由1台装设于10KV1M母线的小电阻成套接地装置及1台装设于10KV2M母线的干式变压器提供，输出容量均为160KVA;400V低压柜位于站主控室内，主控室、配电室分别设置检修电源箱，供给检修、试验使用。
（6）防雷接地：户外设置2支40m独立避雷针。区主接地网接地方式采用水平接地体，接地网的电阻值为1.000Ω。接地触电位差和跨步电位差进行校验，要求接地网接地电阻值不大于1Ω，接地电阻满足要求。设备与主地网可靠连接。
（7）电缆：屋外电缆敷设采用电缆沟及穿管保护，电缆支架、电缆管、电缆槽盒应可靠接地；电缆应按规范排列，固定牢靠。

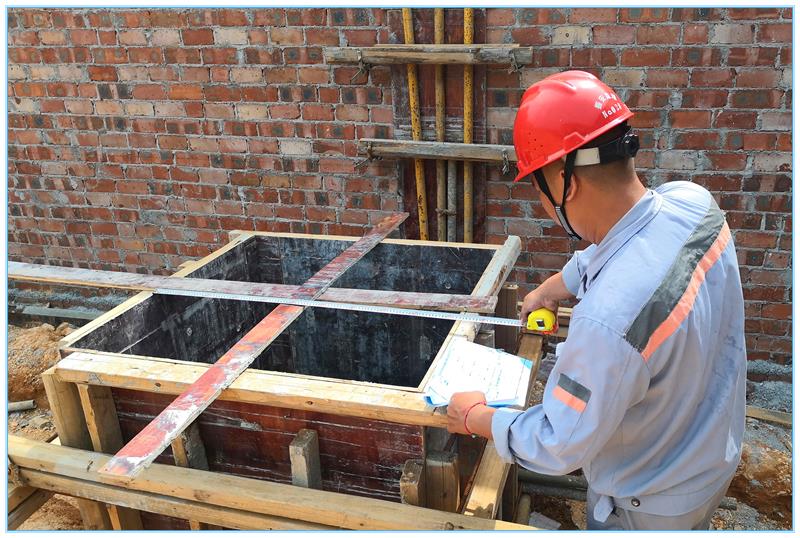

在施工过程中，监理人员认真为建设单位热情服务，遵照监理合同要求，严格按照监理规范及监理工程程序实施监理工作。项目监理人员通过督促施工单位建立健全项目质量和安全管理体系、审核施工组织设计和作业指导书、核查特种作业人员有效性、监控日常作业现场的质量和安全、组织或参加隐蔽工程和分部分项工程的验收，严格执行阶段初检和竣工初检，对初检发现的问题督促施工单位按整改要求及时进行了处理，以旁站、巡视、见证等工作方式对本工程施工的全过程进行了有效地监控，从而保证了本工程所完成的项目质量符合有关规程、规范、设计文件及承包合同要求。
建设单位：广西誉升锗业高新技术有限公司
设计单位：广西赛富电力股份有限公司
监理单位：安博体育首页（中国）有限公司
施工单位：致能电气有限公司
1、主体土建工程：主控楼一栋二层框架结构建筑面积为538㎡；10kV配电室一栋一层框架结构建筑面积为303㎡；围墙大门、站内道路、电缆沟及设备基础。
2、主体电气工程：
（1）主变压器：终期2X55MVA；一期1X55MVA；本期新建1X55MVA.
（2）110kV配电装置：110KV配电装置采用户外GIS设备单列布置，接线方式为单母线接线；本期工程建设1个出线间隔，1个主变进线间隔，1个母线PT间隔，共三个间隔,一回线路。
（3）35kV配电装置：采用单母分段接线，本期建设2个馈线间隔，1个主变进线间隔，1个母线PT间隔，1个SVG间隔，1-2M隔离间隔，共6面开关柜，2回出线。
（4）10kV配电装置：采用单母分段接线，本期建设1个主变进线间隔，1-2M个分段间隔，1-2M隔离间隔，1-2M隔离间隔，1个母线PT间隔，（8+5）个馈线间隔，2个电容器馈线间隔，,1个接地变馈线间隔，1个站用变馈线间隔，1个外来电源进线间隔，，共22面开关柜，13回出线。
（5）站用电：由1台装设于10KV1M母线的小电阻成套接地装置及1台装设于10KV2M母线的干式变压器提供，输出容量均为160KVA;400V低压柜位于站主控室内，主控室、配电室分别设置检修电源箱，供给检修、试验使用。
（6）防雷接地：户外设置2支40m独立避雷针。区主接地网接地方式采用水平接地体，接地网的电阻值为1.000Ω。接地触电位差和跨步电位差进行校验，要求接地网接地电阻值不大于1Ω，接地电阻满足要求。设备与主地网可靠连接。
（7）电缆：屋外电缆敷设采用电缆沟及穿管保护，电缆支架、电缆管、电缆槽盒应可靠接地；电缆应按规范排列，固定牢靠。
设计单位：广西赛富电力股份有限公司
监理单位：安博体育首页（中国）有限公司
施工单位：致能电气有限公司
撰稿人;莫胜彬
